GPU flagship NVIDIA GeForce RTX 5090 akan menampilkan die “Blackwell” GB202 yang masif dengan arsitektur monolitik! hal ini dikonfirmasi leakers kenamaan Kopite7kimi di postingan media sosialnya.
Nvidia GeForce RTX 5090 Akan Menampilkan Arsitektur Monolitik Blackwell GB202

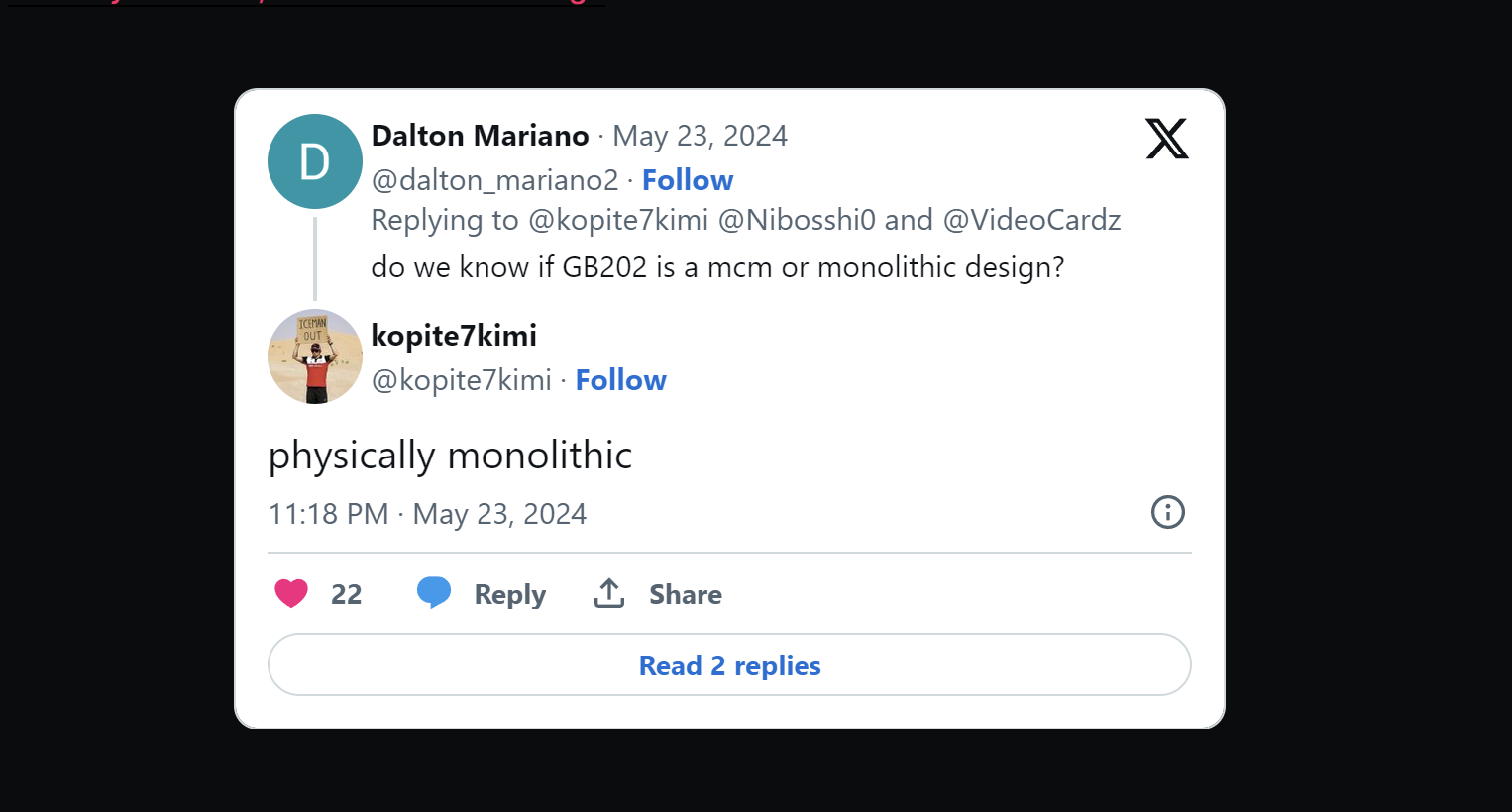

Berdasarkan apa yang kita ketahui sejauh ini, GPU NVIDIA GB202 “Blackwell” akan jadi arsitektur yang digunakan di GeForce RTX 5090. Spesifikasi awal telah mengungkapkan hingga 192 SM yang akan menghasilkan hingga 24.567 CUDA core jika chip tersebut mempertahankan 128 inti per desain SM dari chip AD102 “Ada Lovelace”. Kini berdasarkan tweet baru dari insider, Kopite7kimi, terungkap bahwa GPU tersebut akan menggunakan desain monolitik.
Meskipun NVIDIA telah beralih ke desain chiplet untuk chip HPC/AI seperti B100 dan B200, tampaknya perusahaan tersebut masih ingin mempertahankan paket monolitik untuk GPU yang berorientasi konsumen.
Dikatakan bahwa GPU GB202 “Blackwell” akan memiliki desain fisik monolitik dan dari laporan sebelumnya, kita tahu bahwa GPU tersebut diharapkan memiliki jumlah SM dan inti dua kali lebih banyak dibandingkan GB203 yang merupakan solusi yang lebih hemat untuk sejenisnya. dari GeForce RTX 5080. Hal ini akan membentuk perbedaan besar dalam performa antara kedua kartu tersebut, namun RTX 5090 akan menjadi yang terbaik.
Apa Itu Arsitektur NVIDIA Blackwell?
Kita akan membahas lebih banyak tentang NVIDIA GeForce RTX 5090 sebentar lagi setelah COMPUTEX 2024, tetapi sebelum itu, mari kita bicara lebih banyak tentang GPU GB202 “Blackwell” itu sendiri. Jadi sepertinya kita sedang melihat desain monolitik tetapi kita juga tidak bisa mengesampingkan kemungkinan desain mirip chiplet design.
NVIDIA pada dasarnya mungkin mengemas dua packing GB203 pada paket monolitik tanpa membuatnya tampak seperti desain chiplet. Hal ini akan memungkinkan komunikasi antar-die yang lebih baik daripada hambatan komunikasi off-die yang terkait dengan implementasi chiplet yang tepat.
Meskipun NVIDIA memiliki solusi untuk mengatasi hambatan seperti NVLINK dan interkoneksi lainnya, solusi tersebut mungkin akan memakan biaya sedikit mahal karena menambah kompleksitas GPU.
GPU Next Gen Makin Komplek, NVIDIA Terus Berusaha Untuk Mengefisiensikan Kompleksitas
NVIDIA telah memiliki solusi yang telah beredar di pasaran dalam bentuk GA100 dan GH100 yang pada dasarnya adalah dua bagian dari die yang lebih kecil yang terhubung dengan interkoneksi dan berkomunikasi melalui cache L2 yang terpisah.

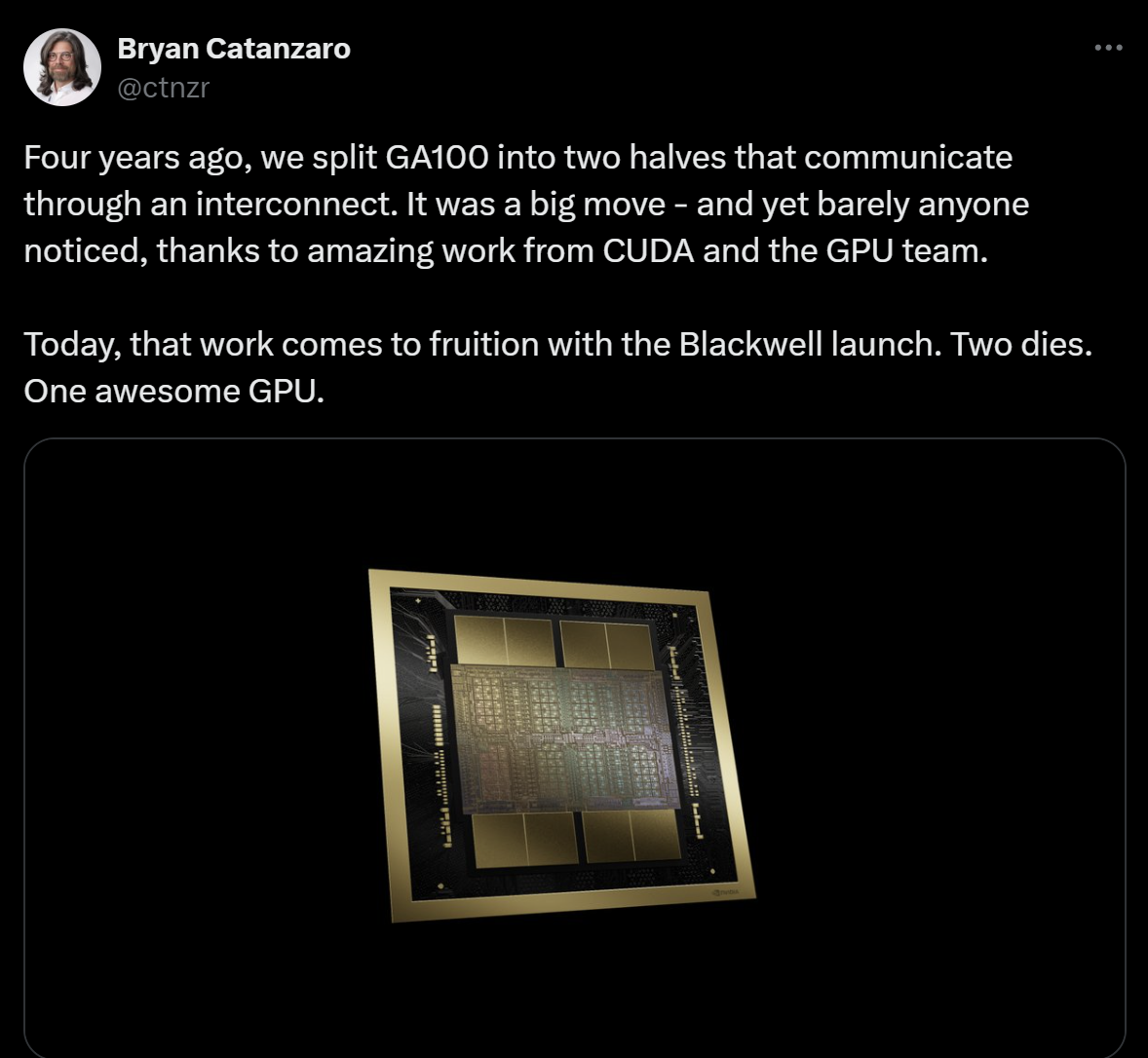

Bryan Catanzaro dari NVIDIA menjelaskan bahwa implementasi ini meningkatkan skalabilitas dan transisi awal mereka ke desain ini berjalan lancar. Chip ini juga diharapkan didasarkan pada node proses TSMC 4NP (5nm) yang meningkatkan kepadatan sebesar 30% (transistor) sehingga juga membawa peningkatan yang bagus selain peningkatan arsitektur.
Sekarang, NVIDIA mungkin akan melakukan hal yang sama di sisi gaming yang berarti bahwa jika semuanya terbayar, maka kita dapat melihat penawaran chiplet gaya B100/B200 di masa depan. Sekarang kembali ke NVIDIA GeForce RTX 5090, sekarang ada beberapa laporan bahwa kita mungkin mendapatkan antarmuka 512-bit pada flagship generasi berikutnya dan sudah ada informasi seputar solusi pendinginan serta PCB baru GPU ini.
RTX 5090 Bakal Jadi GPU Blackwell Yang Pertama Hadir di Market
Mengingat rumor yang menyarankan AMD untuk mundur dari segmen performa grafis ultra-high-end dengan jajaran RDNA 4-nya, sepertinya NVIDIA mungkin akan semakin mendorong keunggulannya di segmen gaming dengan GPU Blackwell begitu mereka diluncurkan.
NVIDIA GeForce RTX 5090 diperkirakan akan diluncurkan beberapa minggu setelah RTX 5080 yang dikabarkan menjadi GPU gaming Blackwell pertama yang beredar di pasaran.
Preview Spesifikasi GPU NVIDIA Blackwell ‘GB202’:
| GPU NAME | GB202 | AD102 |
|---|---|---|
| GPC | 12 (Per GPU)? | 12 (Per GPU) |
| TPC | 8 (Per GPC)? | 6 (Per GPC) |
| SM | 2 (Per TPC)? | 2 (Per TPC) |
| Total SMs | 192? | 144 |
| Sub-Core | TBD | 4 (Per SM) |
| FP32 | 128 (Per SM)? | 128 (Per SM) |
| FP32+INT32 | TBD | 128 (Per SM) |
| CUDA Cores | 24,567? | 18,432 |
| Warps | TBD | 64 (Per SM) |
| Threads | TBD | 2048 (Per SM) |
| L1 Cache | TBD | 192 KB (Per SM) |
| L2 Cache | TBD | 96 MB (Per GPU) |
| ROPs | TBD | 32 (Per GPC) |
| Memory Standard | GDDR7 | GDDR6X |
| Max Memory Bus | 512-bit | 384-bit |
| Max Memory Cap | 48 GB? | 24 GB |
