Karena kartu grafis semakin haus daya, kebutuhan untuk mengembangkan konektor daya baru muncul. Igor’s Lab telah membagikan skema untuk konektor daya PCIe berdaya tinggi yang disesuaikan untuk PCIe 5.0. Konektor daya dapat memulai debutnya dengan kartu grafis AMD dan Nvidia generasi berikutnya.
Desain konektor baru bisa membawa daya sampai lebih dari 600W
Konektor daya 12VHPWR terdiri dari total 16 pin, lebih banyak 4 pin dari konektor daya PCIe 12-pin Nvidia. Tampaknya pembuat chip sedang melakukan sesuatu atau entah bagaimana mengantisipasi arah konektor daya PCIe.
Dengan konektor daya 12VHPWR, terdapat 12 kontak daya dengan empat kontak sinyal yang lebih kecil di bagian bawah konektor. Untuk saat ini, tidak diketahui apa tujuan dari kontak sinyal.
Konektor daya 12VHPWR dilaporkan dibuat untuk kartu grafis PCIe 5.0 dan tidak kompatibel dengan kartu grafis generasi sebelumnya. Konektor baru ini bertujuan untuk menghilangkan penggunaan beberapa konektor daya PCIe dan mengurangi kerumitan kabel.
Alih-alih melengkapi kartu grafis dengan hingga tiga konektor daya PCIe 8-pin, produsen hanya dapat menggunakan satu konektor daya 12VHPWR.
Menurut gambar teknis, konektor daya 12VHPWR tidak mematuhi standar MicroFit Molex. Pin daya terpisah 3mm sedangkan pitch pada konektor PCIe 6-pin dan 8-pin yang ada adalah 4.2mm. Panjangnya 18,85mm jadi bukan konektor kecil.
Namun, tentu saja memakan lebih sedikit ruang daripada tiga konektor daya PCIe 8-pin. Sebagai perbandingan, konektor daya 12VHPWR hanya sedikit lebih pendek dari konektor daya PCIe 12-pin dari Nvidia, yang berukuran panjang 19mm.
Setiap kontak daya memiliki rating 9,2A, menghasilkan daya kontinu hingga 55,2A melalui rel 12V. Secara teoritis, konektor daya 12VHPWR dapat mencapai 662.4W. Namun, secara resmi mendukung hingga 600W. Amphenol ICC (melalui Olrak) telah mencantumkan konektor daya 12VHPWR, yang oleh mereka tersebut dijuluki sebagai “Sistem Konektor Minitek Pwr CEM-5 PCIe”.
Perusahaan menentukan 9,5A per kontak daya, yang sedikit lebih tinggi dari informasi Igor.
Amphenol ICC mengkonfirmasi bahwa konektor ini dirancang untuk kartu grafis 600W. Itu tidak menentukan apakah itu untuk game atau kartu grafis datacenter. Namun, perusahaan memang mencantumkan AI dan cloud, konsol game, antarmuka grafis, jaringan, server, dan penyimpanan sebagai target pasar potensial untuk konektor tersebut.
Konektor 12 pin tidak banyak diadopsi produsen
Dengan Ampere, Nvidia mendorong konektor daya PCIe 12-pin, tetapi tidak pernah berhasil. Hanya Founders Edition yang menggunakan konektor itu. Mitra pembuat chip masih lebih memilih konektor daya PCIe 6-pin dan 8-pin standar untuk penawaran Ampere kustom mereka. Pengenalan konektor daya 12VHPWR akan merepotkan produsen catu daya.
Mereka harus merancang produk baru yang dilengkapi dengan konektor daya 12VHPWR atau memberikan adaptor kepada pemilik yang sudah ada.

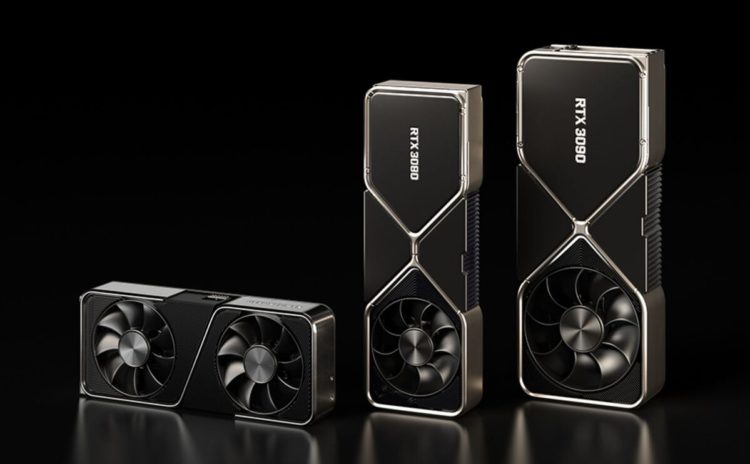

Sayang sekali bahwa kartu grafis tampaknya bergerak ke arah lain alih-alih menjadi lebih hemat daya. GeForce RTX 3090 telah membawa kami ke ambang batas 350W dengan beberapa model khusus mencapai tanda 450W.
Keberadaan konektor daya 12VHPWR mengisyaratkan bahwa kartu grafis masa depan mungkin lebih boros daya. Mari kita berharap bahwa 600W dari konektor hanya over-provision, dan vendor sebenarnya tidak perlu menggunakan kapasitas maksimumnya pada kartu grafis konsumen.
